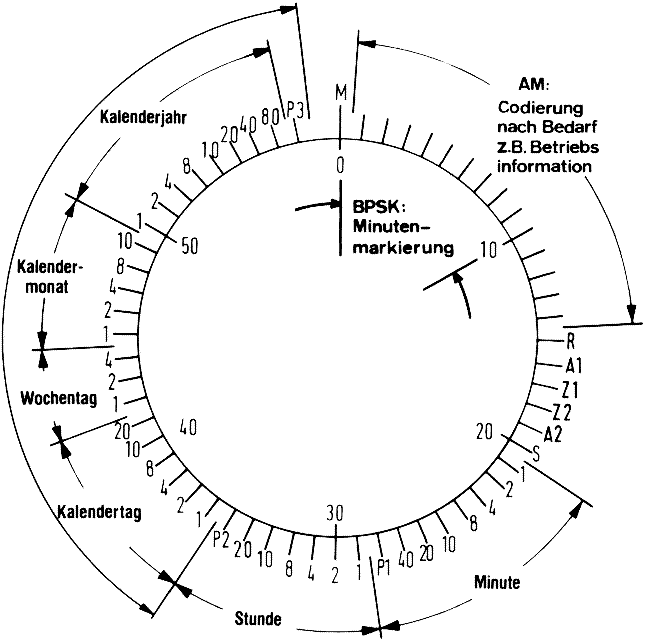

Das Kodierschema des DCF77-Signals
Erklärung des Schemas:
| P1, P2, P3 |
Prüfbits |
| M |
Minutenmarke |
| R |
Aussendung über 0=Betriebsantenne,
1= Reserveantenne |
| A1 |
Ankündigung für Übergang
auf Sommerzeit oder zurück, bevorstehender Zeitzonenwechsel,
für die Dauer von 1 Stunde vor dem Zeitzonenwechsel ist A1=1 |
| Z1, Z2 |
| Während der Sommerzeit 200 ms lang; sonst 100 ms |
| Während der Normalzeit 200 ms lang; Sommerzeit 100 ms
lang |
| Aussendung von MEZ, dann ist Z1=0 und Z2=1; MESZ, dann Z1=1
und Z2=0 |
|
| A2 |
Ankündigung einer Schaltsekunde, für
die Dauer von 1 Stunde vor dem Einfügen der Schaltsekunde ist
A2=1 |
| S |
Startbit der kodierten Zeitinformation
(200 ms lang) |
Literaturhinweise:Veröffentlichung
mit freundlicher Genehmigung der PTB,
Braunschweig.
|
